按照鋁合金電纜橋架行業標準 CECS106:2000
4 鋁橋架的工程設計
4．1型式及品種的選擇
4．1．1對耐腐蝕性能要求較高或要求潔凈的場所，如化工、石油、輕紡（化纖、腈綸）、醫藥、食品等工業及船舶、沿海地區等腐蝕性環境，宜選用鋁橋架。
4．1．2需屏蔽外部電氣干擾的，應選用有蓋無孔托盤。
4．1．3需通風散熱或防止雨雪積存的場所，宜選用有孔托盤或梯架。
4．1．4在容易積灰、易燃粉塵或其他需遮蓋的環境或戶外場所，宜選用有蓋托盤、梯架。
4．1．5在公共通道或戶外跨越道路段，底層梯架上宜加墊板或在該使用無孔托盤。
4．1．6低壓動力電纜與控制電纜共用同一托盤或梯架時，相互間應設置隔板。
4．1．7當橋架需改變方向時，宜配置相應的彎通。當受空間條件限制不便裝設彎通或轉角小于300等特殊要求時，可選用鉸接板。
4．1．8橋架系統在分支時應配置相應的三通或四通。
4．1．9在伸縮縫處應配置伸縮連接板。
4．1．10連接兩段不同寬度或高度的托盤或梯架，可配置變寬板或變高板。
4．1．11支吊架和其他所需附件，應按工程布置條件選配。
4．1．12可能有火波及的場所，支吊架宜用鋼制，其他情況視工程條件，支吊架可采用鋼制或鋁合金制。
4．1．13在核工業反應堆中，或鋁與腐蝕介質化合析出氫氣可能聚集的場所，嚴禁使用鋁橋架。
4．2托盤、梯架規格選擇
4．2．1托盤、梯架的寬度和側邊高度應按下列要求選擇：
1 應按電纜的數量、直徑、配置層次及電纜荷重選擇托盤或梯架的寬度和高度。在橋架內敷設的電纜應考慮載流量的影響，載流量修正值應按《電力工程電纜設計規范》GB50217的有關規定取用。
2 在托盤、梯架內電纜的填充率不宜超過下列規定：動力電纜40%～50%，控制電纜50～70%，且宜予留10%～25%的工程發展裕量。
4．2．2托盤、梯架直通單件長度，可按支吊架跨距、荷載及施工條件選擇。
4．2．3當托盤、梯架為多層布置時，層間凈距離不宜小于150mm。
4．2．4根據電纜允許彎曲半徑選擇彎通半徑。
4．2．5附件的規格應適合工程布置條件，并與托盤、梯架相配套。
4．2．6支吊架規格的選擇，應按托盤、梯架的規格、層數、跨距等條件配置，并應滿足總荷載的要求。
4．3荷載等級選擇
4．3．1工業均布荷載不應大于所選荷載等級的額定均布荷載。當跨距不等于2m時，則工業均布荷載應滿足下列要求：
qG≤qE•(2/LG)2 (4.3.1)
式中qG—工業均布荷載（N/m）；
qE—額定均布荷載(N/m）；
LG—實際跨距。
4．3．2工業均布荷載的確定：
1 安裝或檢修中無需考慮附加集中荷載時，工業均布荷載可按電纜自重均勻分布計算。若在戶外，應將該地區可能的風雪荷載一并納入計算。
2 安裝或檢修中可能有短時上人的附加集中荷載時，工業均布荷載按電纜自重均布值與附加集中荷載的等效均布值之和計算。附加集中荷載的等效均布值可按下列公式換算：
qP=2P/LG （4.3.2）
式中qP—附加集中荷載的等效均布值（N/m）；
P—附加集中荷載，可按900N計。
4．3．3對跨距大于2M或承載要求大于荷載等級D級的鋁橋架，應按工程條件進行荷載試驗驗證。
4．4表面防腐處理方式選擇
4．4．1鋁橋架應根據不同的使用環境條件，按表4.4.1的規定選擇合適的防護類型和相應的表面處理方式。各類使用環境等級的參數值見附錄D（其中海洋型的空氣鹽霧濃度按5mg/m2平均值考慮）。

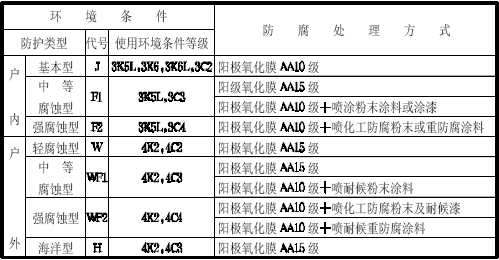

4．1．1防護類型及表面防腐處理方式選擇
4．4．2一般情況宜按表4.4.1選擇適于工程環境條件的防腐處理方式。當工程耐久性要求高，鋁橋架使用于有明顯化學腐蝕介質，且長期處于相對溫度不小于85%的場所時，可選高一級嚴酷等級的防護類型和防腐處理方式；當使用環境條件的相對溫度長期處于不大于70%的場所，也可選擇低一級嚴酷等級的防護類型和防腐處理方式。
