先按實際尺寸畫出彎頭側面投影。包括接縫線。
按線把每一個封閉線框圖形分割成獨立的圖形。（可以裁剪，也可以單獨再畫）。
取一個圖樣，（將中心線垂直的設置）畫在另一張紙上，沿圖樣高度畫兩條上下平行的橫線，并與中心線垂直，長度正好是圖樣直徑的圓周長。（封閉的長方形）。
將圖樣垂直方向作等分，并作好標記，然后將這些等分線垂直的畫到剛才畫的展開的長方形內，注意展開圖上的點一定要對應投影圖樣上的點。
將圖樣上斜線沿水平方向作等分。并平行的拉到展開的圖樣上，并對應相應的點。
把展開樣上得到的交點圓滑連接，就是展開的曲線。等分作的越密，曲線越準。放出咬口的量，和板厚處理。彎頭下料必須知道彎曲半徑，厚度、幾節。
(45°彎下方有網友分享實操視頻)
橋架彎頭計算口訣（網友分享案例）：
萬能公式：x=bxtg1/2aX。
下料口尺寸b橋架梆高。
a橋架與所在平面內爬坡間的夾角。

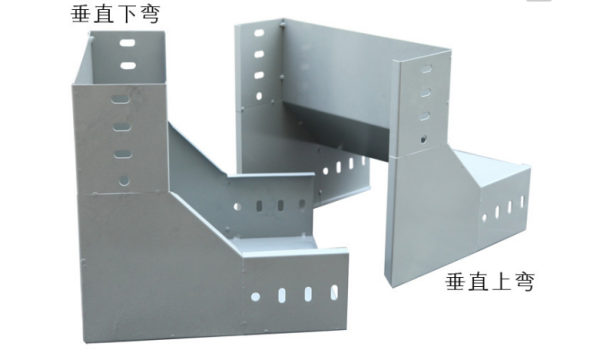

橋架彎頭的做法圖解，詳細介紹了橋架彎頭各種計算，現場測量，橋架爬坡彎，橋架上翻彎下翻彎及橋架水平彎，兩個45度組90度彎頭，活彎90度彎頭，垂直90度彎頭，漏斗，三通四通，大小變頭變徑，各種彎頭的做法圖解與計算畫線切割方法。
30°水平彎頭的做法：
tan15°=a/400、a=tan15°x400=0.26795x400=107.179（mm）底邊 2a=107.1797x2=214.3594 （mm）45。
45°水平彎頭的做法：
tan22.5=a/400 、a=tan22.5x400=0.4142x400= 165.6854、mm底邊 2a=107.1797x2=214.3594（mm)。
