電纜橋架支吊架間距是多少？

發布時間：2017-12-22 14:07:44?? 點擊次: ?? 東莞雷正電纜橋架有限公司

電纜橋架固定點間距：

電纜橋架在安裝的時候，需要固定，而不能懸在半空，要找個固定點支撐并固定好，電纜橋架離這個找好的固定點的距離就叫電纜橋架固定點間距。

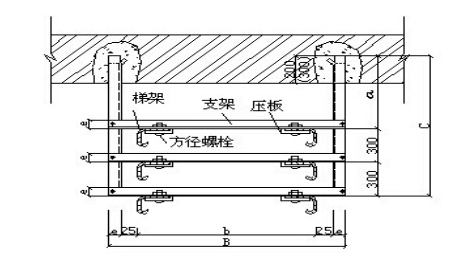

電纜橋架支吊架圖集大全：

通常常規橋架長度為兩米一條，所以支架的間距固定也應該設為兩米一個，在轉彎處則需要設置為一米一個支架，當橋架采用的是大跨距橋架，比如6米為一條左右長的，就按照一節做一個支架考慮。敷設在各種建（構）筑物和管廊支架上，體現結構簡單、造型美觀、配置靈活和維修方便。所有的支吊架都必須進行鍍鋅處理。如安裝在戶外、海邊則需要對支吊架進行針對性的加工，防腐、防潮等性能。

垂直安裝：

電纜橋架垂直敷設時候，固定點間距不能大于2M。

橋架彎頭支吊架固定點：

橋架彎通半徑不大于300mm時候，應在距彎曲段與直線段結合處300~600mm的直線段側設置一個支吊架。當彎曲半徑大于300mm時候，則需要在彎通中部加設一個支吊架進行穩固。在安裝橋架必須考慮到電纜敷設彎曲半徑滿足規范最小彎曲半徑。

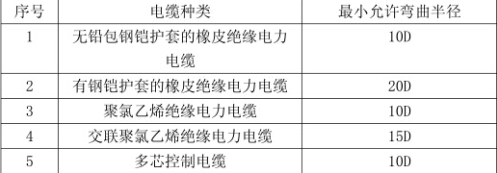

電纜半徑規范圖

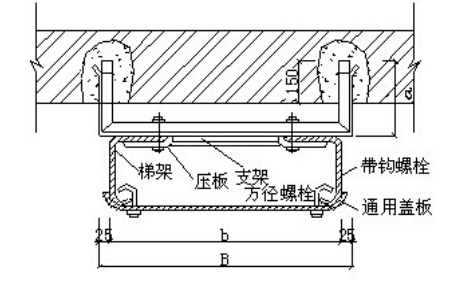

電纜橋架支吊架安裝效果圖：

推薦你看：電纜橋架固定支吊架的間距如何確定、電纜橋架支架套什么定額？

本內容由網友提供，僅供參考
